överspänningsskydd mellanskydd

Mellanskydd (Typ 2) ED80

Manual Datablad Skriv ut

Jackbart överspänningsskydd för inkommande matning, DIN-skenmonterbart. Skyddet är endast 1/2 modul bred per fas vilket är det mest kompakta mellanskyddet på marknaden. Ett mycket kompakt överspänningsskydd för 3-fas matning. ED80 är ett mellanskydd som upptar bara 2 moduler (totalt 35mm) för en komplett 3-fas installation, både för 4- och 5-ledarsystem.

Tekniska data 230
Nominell spänning Un 230V
Max kontinuerlig spänning Uc 275V
Max nätström (vid ev försäkring) 100A
Max stötström (8/20 μs) I max 40kA
Max blixtström 10/350 μs) I imp 5kA
Restspänning Up <1,5kV
överspänningsskydd mellanskydd Mellanskydd för 120V 2-pol komplett ED80-120 5270907
överspänningsskydd mellanskydd Mellanskydd för 230V 2-pol komplett ED80-230 5270832

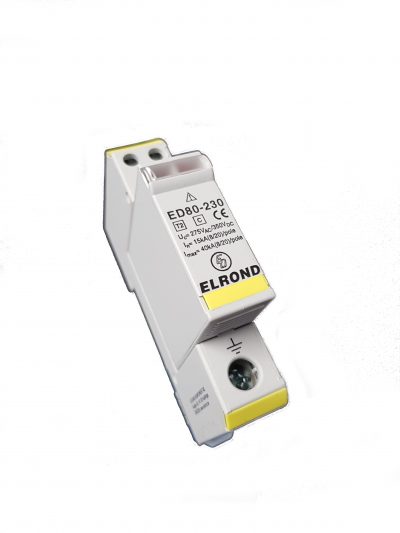

överspänningsskydd mellanskydd Mellanskydd 230V 2-pol komp. inkl larmkontakt 1-vxl ED80S-230 5270833
EDM80-230 Stickdel till ED80, 230V EDM80-230 5270835
Bild Specifikation Artikelnummer E-nummer
