överspänningsskydd LSA plint

Signal-/teleskydd LSA

Datablad Skriv ut

Skydd för 1 eller 10 linjer/par. För montage på LSA plint. Kortsluter vid fel. Finns även för andra spänningsnivåer t ex 24V. Nu även för ADSL upp till 52MBit/s.

Signalskydd för 1 eller 10 ledningspar, i kap­sling för montering på brytplint (Krone plint).
ED1LSA24 är avsett för upp till 24VDC signalspänning, dvs 4-20mA, RS485 och RS232 m fl signaltyper upp till ca 2 MHz. De andra skydden är för inkommande telefon eller växelanknytningar Tele. ED1LSA-TL är nu uppdaterad för att klara ADSL i högre hastigheter ända upp till 52MBit/s. Finns i 1-pars och 10-pars utförande som hybridskydd. Monteras på befintlig 10-pars brytplint. De kan även erhållas för andra spänningar. LSA10GT-230 är en traditionell lösning med enbart gasurladdningsrör. För enpoliga skydd krävs montage av jordskenan LSA-J1. Dessa skydd kan erhållas i ett stort antal versioner och kan även skräddarsys enligt era önskemål.

tekniska data Antal skyddade ledningspar Max spänning Restsp. stötström (8/20μs) Nom. Stötström (8/20μs) 10 ggr
ED1LSA24 1 24VDC 35V 10kA
ED1LSA-TL 1 180VDC <300V 10kA
LSA10E-170 10 185VDC 220VDC 20kA
LSA10GT-230 10 185VDC <900V (1000V/μs) 20kA
Bild Specifikation Artikelnummer E-nummer

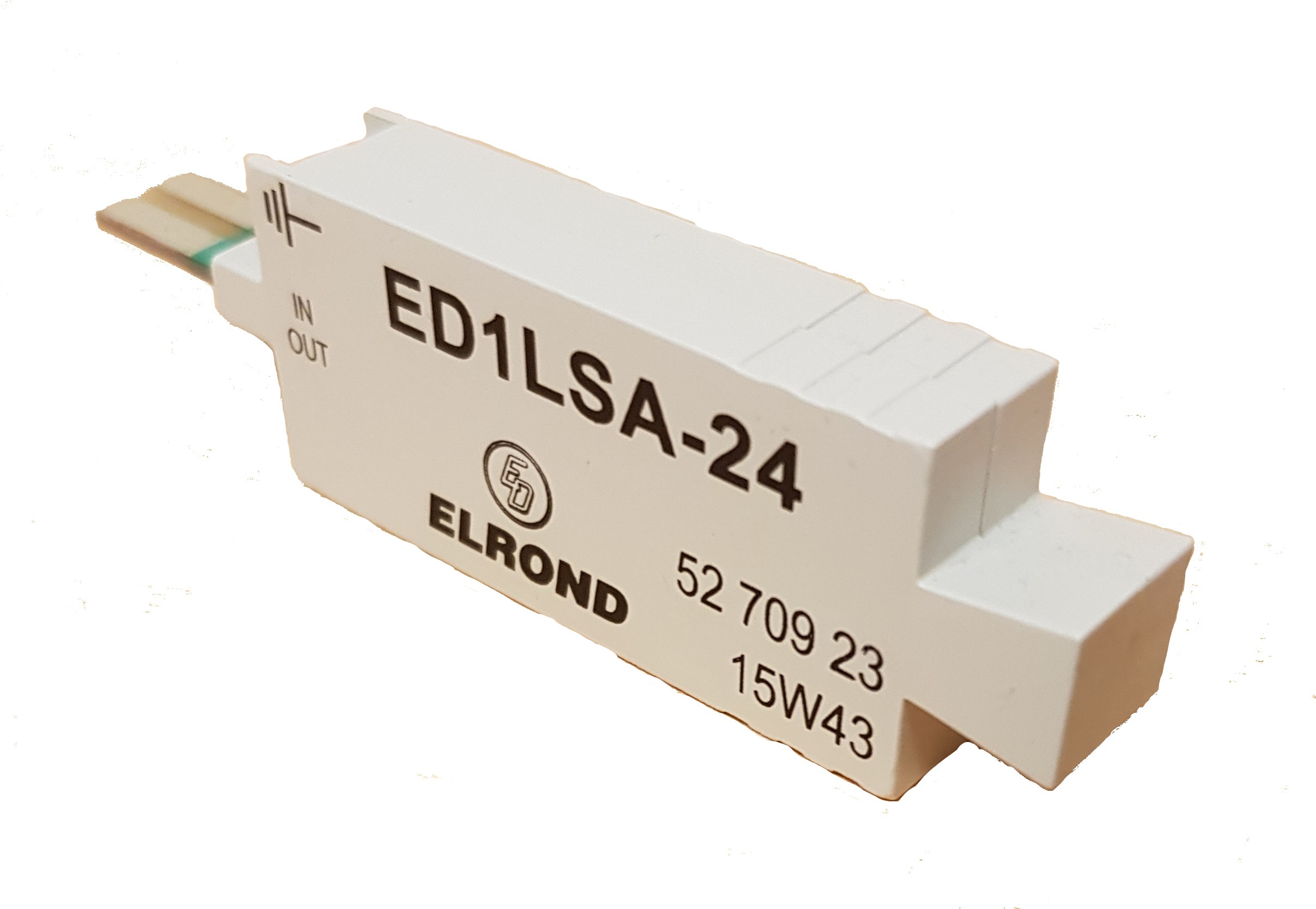

Signal-/Teleskydd 1 par 24VDC Signal-/Teleskydd 1 par 24VDC ED1LSA-24 5270930
Signal-/Teleskydd 1 par Tele, låg Signal-/Teleskydd 1 par Tele, låg ED1LSA-TL 5270874
överspänningsskydd LSA plint Signal-/Teleskydd 10 par LSA10E-170 5270872
LSA-kasett inkl gasurladdningsrör LSA-kasett inkl gasurladdningsrör LSA10GT-230 5270929
Plint (bryt) Plint (bryt) LSA T10 5270829
Jordskena för ED1LSA... Jordskena för ED1LSA... LSA J1 5270932
Montageplåt, för 1 plint Montageplåt, för 1 plint LSA MW1 5270931
