Uppfångare

Uppfångare, Isolerade åskledarsystem

Omfattande program av uppfångarsystem. Isolerade och oisolerade system. Uppfångare som fästs på takdetaljer eller fristående upp till 28m.

Datablad Skriv ut

Omfattande program av uppfångarsystem.
Isolerade och oisolerade system.
Uppfångare som fästs på takdetaljer eller fristående upp till 28m.

Omfattande program av uppfångarsystem.
Isolerade och oisolerade system.
Uppfångare som fästs på takdetaljer eller fristående upp till 28m.
Generellt gäller:

  • hög mekanisk hållfasthet
  • Idealisk koordinering av skyddseffekt och materielkrav
  • minimal vindkänslighet och maximalt skydd
  • liten belastning av tak och isolering

Under senare år har användningen av elektroniskt styrda produkter i takkonstruktioner såsom klimatanläggningar, ventila­tionsutrustning, solceller och mobiltelefonmaster ökat kraftigt. Denna utveckling kräver, förutom bra överspänningsskydd, isolerade åskledarsystem som kan klara direktnedslag.
Om detta handlar den nya standarden SS-EN 62305.

Vi ligger långt fram inom utveckling och produktion med ett komplett program av isolerade och delvis ­isolerade åskledarsystem.

Här nedan hittar du våra mest vanligaste uppfångare med tillbehör. mer uppfångare hittar du i databladet.

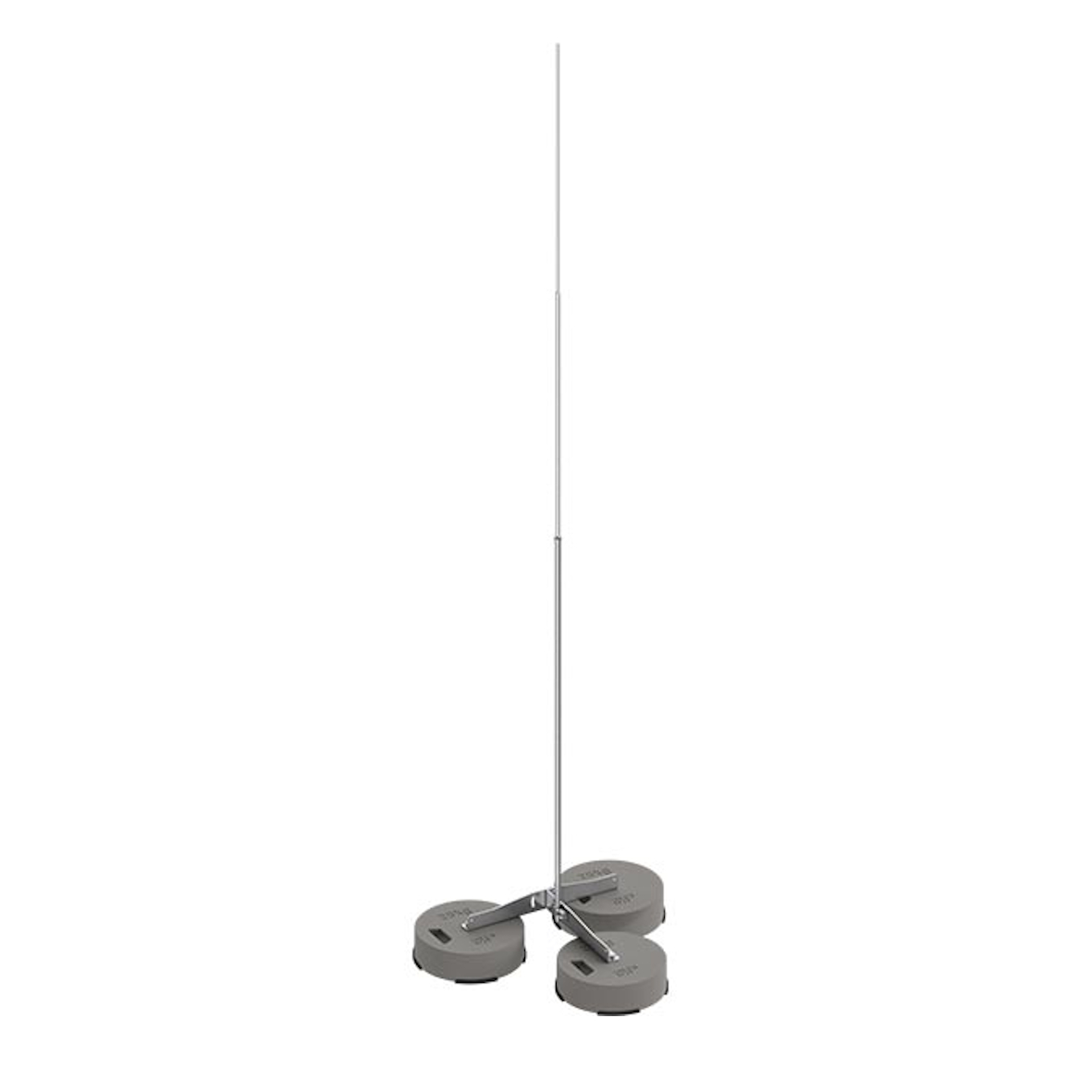

Uppfångare teleskop 3-5.5m, Al 912 400 Ställbar mellan 3-5.5m 0680241 Download PDF
Uppfångare teleskop 3-8m, Al 912 403 Ställbar mellan 3-8m 0680261 Download PDF
Stativ Al, (för 912 400) 912 300 Behöver 3st 25kg betongsockel, klarar 10gr taklutning 0680242 Download PDF
Stativ Al, (för 912 403) 912 311 Behöver 6st 25kg betongsockel, klarar 10gr taklutning 0680262 Download PDF
Betongsockel åskledare 25kg Betongsockel 25kg 103 118 Rund betongsockel 25kg 0680240 Download PDF
rund Underläggsplatta 103 102 för rund betongsockel, skydd av takbeläggning 0683634 Download PDF
Väggfäste ø42mm 490 553 Väggfäste för 912 400, 300 mm väggavstånd - -
Väggfäste ø60mm 490 573 Väggfäste för 912 403, 300 mm väggavstånd - -
Bild Specifikation Typbeteckning Passar E-nummerDatablad

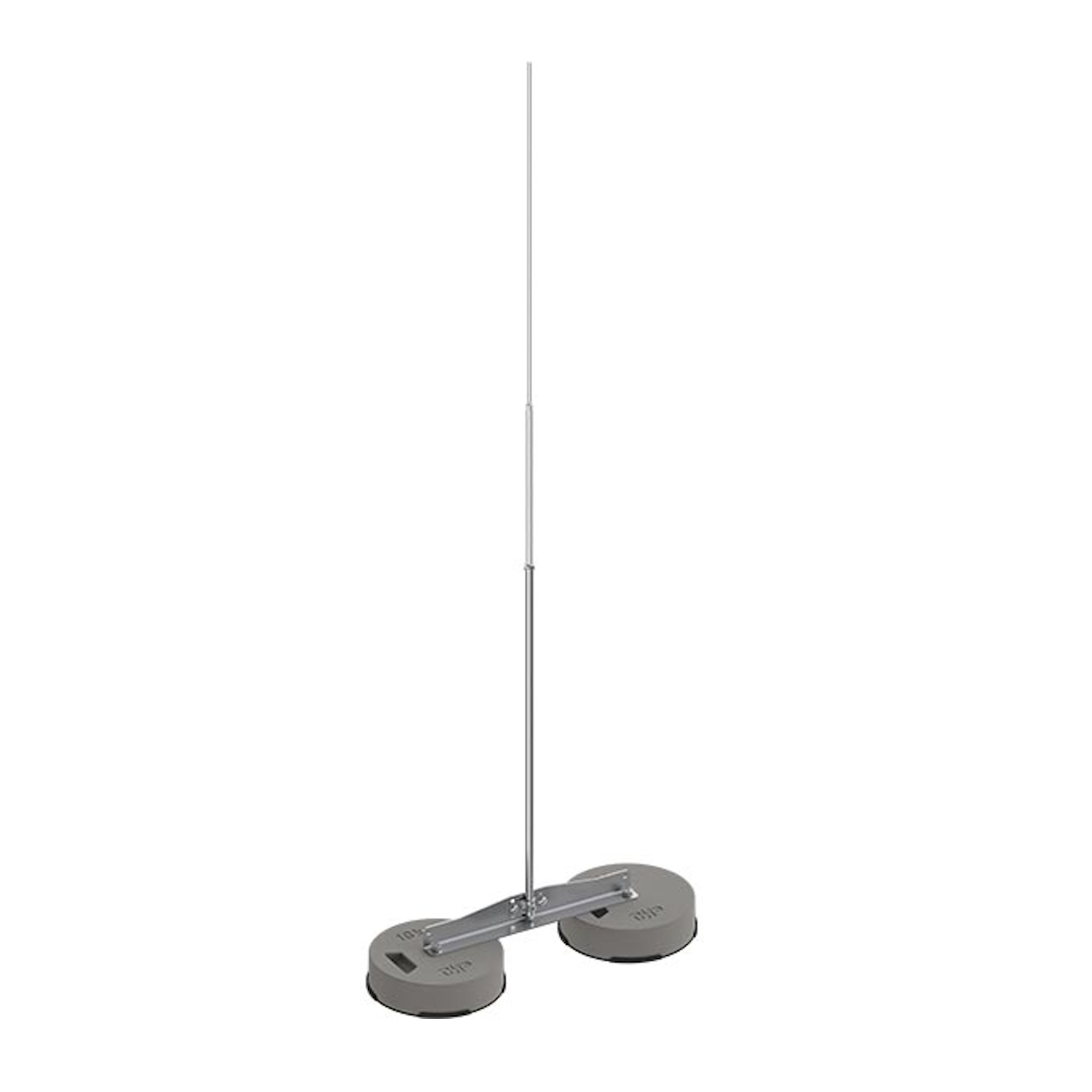

Optimal uppfångare 1500mm 103 180 ø 16 mm 0683585 Download PDF
Optimal uppfångare 2000mm 103 181 ø 16 mm 0683584 Download PDF
Optimal uppfångare 2500mm 103 182 ø 16 mm 0683583 Download PDF
Optimal uppfångare 3000mm 103 183 ø 16 mm 0683582 Download PDF
Betongsockel uppf. kilteknik Betongsockel för Optimal uppfångare 103 191 16kg med kilanslutningsklämma Rostfritt V2A 0683581 Download PDF
103188 Underläggsplatta för betongsockel 16kg 103 188 för fyrkantig betongsockel, skydd av takbeläggning 0683580 Download PDF
Isolerat väggfäste för uppfångare 490433S 350-500 mm, för 8-10/16mm 0683562 -
Isolerat väggfäste för uppfångare 490433 650-1000 mm, för 8-10/16mm 0683563 -
uppfångare CC-Klämma Rostfritt V2A 1461 8-10/16 mm ansluta lina mot uppfångare 0683595 Download PDF
uppfångare Väggfäste uppfångare Rostfritt V2A -plast 1189 för 16mm uppfångare, 30mm från vägg 0683606 Download PDF
Bild Specifikation Typbeteckning Passar E-nummerDatablad
Uppfångare inkl sockel, 1m Uppfångare 1m 103 125 ø 10 mm, med sockel & klämma 0680179 Download PDF
Hållare med uppfångare Al 2m Hållare med uppfångare Al 2m 1259 Hållare med uppfångare Al 2m 0680265 -
Bild Specifikation Typbeteckning Passar E-nummerDatablad
Uppfångare Uppfångare 16/10mm 4000mm 103117 ø 16 mm 0680495
Betongsockel åskledare 25kg Betongsockel åskledare 25kg 103118 Betongsockel 25kg 0680240 Download PDF
rund Plastskydd till betongsockel 103102 för rund betongsockel, skydd av takbeläggning 0683634 Download PDF
Bild Specifikation Typbeteckning Passar E-nummerDatablad
