Åskledare snabbguide

Åskledare – Introduktion

En åskskyddsanläggnings uppgift är att skydda en byggnad mot direkt åsknedslag. Detta genom att säkert leda blixten från inslagspunkten, på utsidan av byggnaden, till jord. Ledningsbundna system kan även föra in åska och överspänningar i en byggnad och där skada installationer och utrustningar. För att skydda dessa måste ytterligare åtgärder vidtas. Vi arbetar helt i enlighet med aktuella svenska och internationella standarder. Främst nu gällande SS-EN 62305. Åskskyddshandboken 452 kan även vara till hjälp.

Åskskyddsklasser

Åskskyddsstandarden beskriver 4 olika skyddsklasser när det gäller åskledare. Valet görs av att man bestämmer sig för en viss klass beroende på erfarenhet/typ av anläggning. Alternativt så gör man en riskanalys (del 2 i standarden) för att därigenom komma fram till ett val. Rekommenderade klasser enligt åskskyddshandboken:

• Klass I, mycket höga byggnader (över 60 meter) och/eller mycket utsatta byggnader, t ex datacenter, militäranläggningar.
• Klass II, sjukhus, kraftvärmeverk, explosionsklassade byggnader.
• Klass III, vanligast, t ex skolor, äldreboenden, myndighetsbyggnader, köpcentra, kyrkor.
• Klass IV, mindre byggnader, t ex privathus.

Förklaringar

Skyddsvinkel – Vinkeln mellan uppfångare och den byggnad som skall skyddas. Ju högre mast ju större yta av byggnaden ”täcks”. Se bild.

Ledningsavstånd – avstånd mellan nedledare.

Effektivitet – Till hur många procents sannolikhet är byggnaden skyddad.

Skyddsklotsradie – radie på en tänkt boll som rullar över byggnaden, där bollen träffar där slår blixten troligast ner.

Masknät – rutstorlek på takledarsystemet.

För klass I-II skall överspänningsskyddet klara 25kA/ pol 10/350µs, vid klass III-IV är kravet min 12,5kA/ pol 10/350µs. Table 5 i standarden. Följande tabell visar mycket kortfattat vad man bör tänka på inom åskledarmontering.

Oisolerade åskledarsystem

Åskskyddsanläggningen omfattar följande delsystem:
Takledarsystemet med åskfångare fångar in blixturladdningen och tar upp den energi som utvecklas i nedslagspunkten samt minskar kraftigt risken för antändning eller annan skada. Takledarsystemet skall på effekti­vaste sätt fördela blixtströmmen till nedledarsystemet. Nedledarsystemet leder ned blixtströmmen från takledarsystemet och fördelar strömmen till jordledarsystemet. Nedledarna får då inte bli så varma att de orsakar antändning eller sprängning. För träväggar hålls ett avstånd på minst 10 cm med fästet 911 150 nedan. Jordledarsystemet avleder blixtströmmen till jord. Jordledarsystemet skall vara så placerat att risken för uppkomst av skador på andra installationer i marken genom sidourladdningar eller korrosion blir så liten som möjligt. Dessutom är det ett krav att vid åskledarsystem skall överspänningsskydd installeras.

Isolerade åskledarsystem

Under senare år har installationer av elektrisk utrustning på tak blivit allt mer vanligt. Sådan utrustning som avses här kan vara: luftkondi­­tionering, ventilationshuvar, solpaneler, skorstenar av metall, radiolänk utrustning och mobil­telefon­master.
För att skydda sådan utrustning från direkta blixtnedslag krävs både överspänningsskydd samt isolerade åskledarsystem. Den senaste IEC och svenska standarden SS-EN 62305 beskriver detta.
Vi har ett komplett system, där befintlig beprövad teknik används tillsammans med en del nya produkter.
Man skiljer mellan helt eller delvis isolerade system. Delvis isolerade är vanligast. För att designa ett system med isolerade åskledare används ofta den s k ”rutmetoden”. Arean som skall skyddas byggs upp med master som placeras i ett rutnät med linor emellan. Avståndet mellan masterna beror på vilken skyddsklass som erfordras (1-4). Avståndet blir därigenom mellan 5 och 20 m.
Vi erbjuder ett system som är enkelt att montera och som ger en professionell och fungerande anläggning som uppfyller alla gällande standarder.

HVC system med isolerad lina.
Ersätter separationsavstånd upp till 1,7m

Isolerad lina som ersätter separationsavstånd mot intilliggande elinstallationer, Ex-zoner eller mot brännbart material. Vi har 2 olika system, HVC50 och HVC85.
HVC50 ersätter avstånd på upp till 0,50m i luft och 1,0m i fast material.
HVC85 ersätter marknadsledande avstånd på upp till 0,85m i luft och 1,7m i fast material.
Mekaniskt och kemiskt skyddad med ljusgrå UV-resistent skyddsmantel.
Vi har ett stort och komplett program med linor, fästen mm.
Systemet används där man inte kan uppnå tillräckligt separationsavstånd

Montering av åskskydd

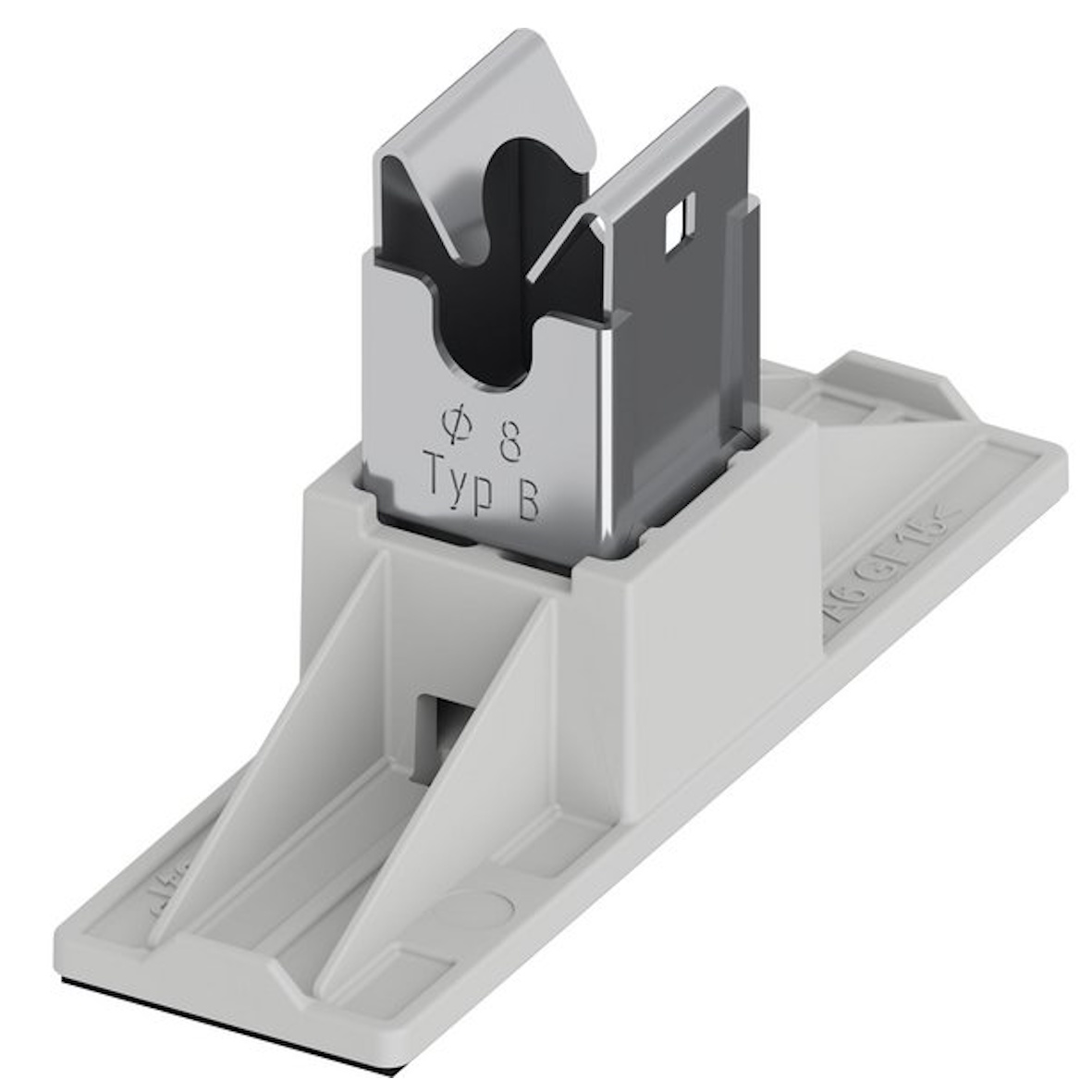

På taket installeras åskledaren som ett rutmönster med ett max 0,7m c/c mått mellan ledningshållarna.
(Vald skyddsklass bestämmer rutnätets mått).
På fasaden har man nedledare med ett c/c mått på 1 m mellan ledningshållarna. På nedledaren sitter det en undersökningskoppling (913 650S) placerad över mark. Denna används för kontrollmätning av jordresistansen. Vid märkning av undersökningskopplingarna används skylt 111 640S. Vid undersökningskopplingen övergår åskledaren (aluminium) till jordledaren (rostfritt).

En besiktning ska göras enligt SS-EN 62305-3 Tabell E.2 Klass

I och II: visuell inspektion varje år och full inspektion vartannat år.

Klass III och IV: visuell inspektion vartannat år och full inspektion vart fjärde år.

Yttre åskskydd

Illustrationerna är exempel på produkter samt deras placering.

Ringledarjordning

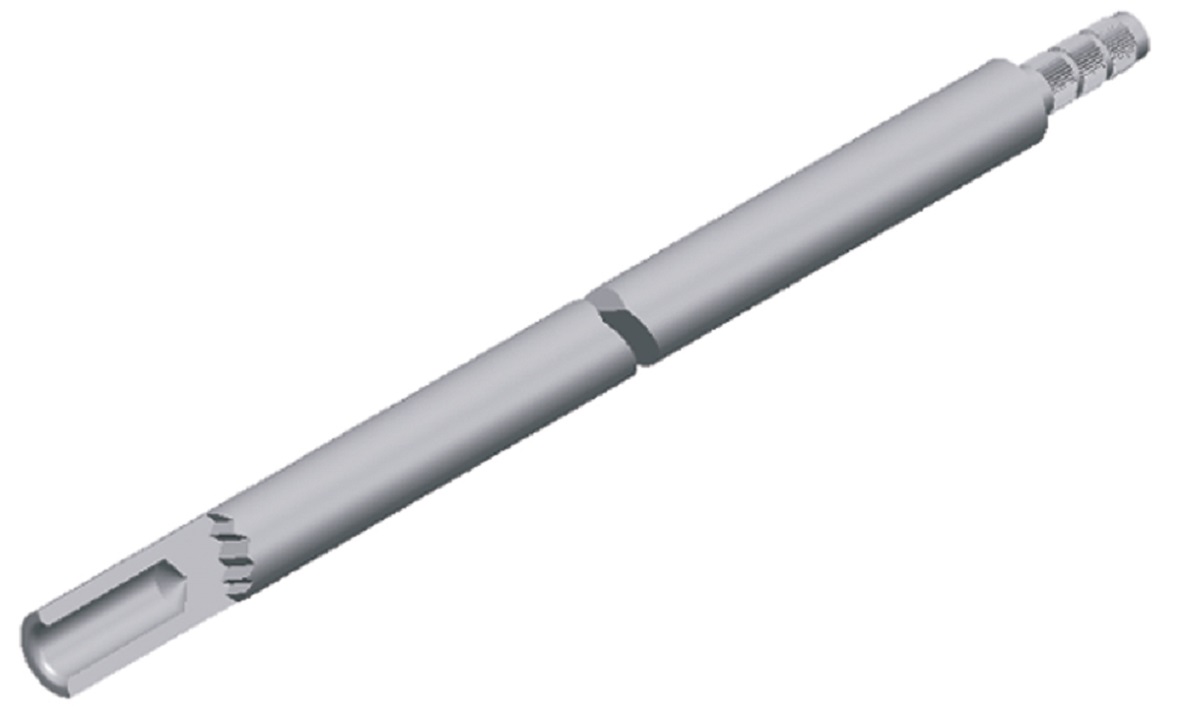

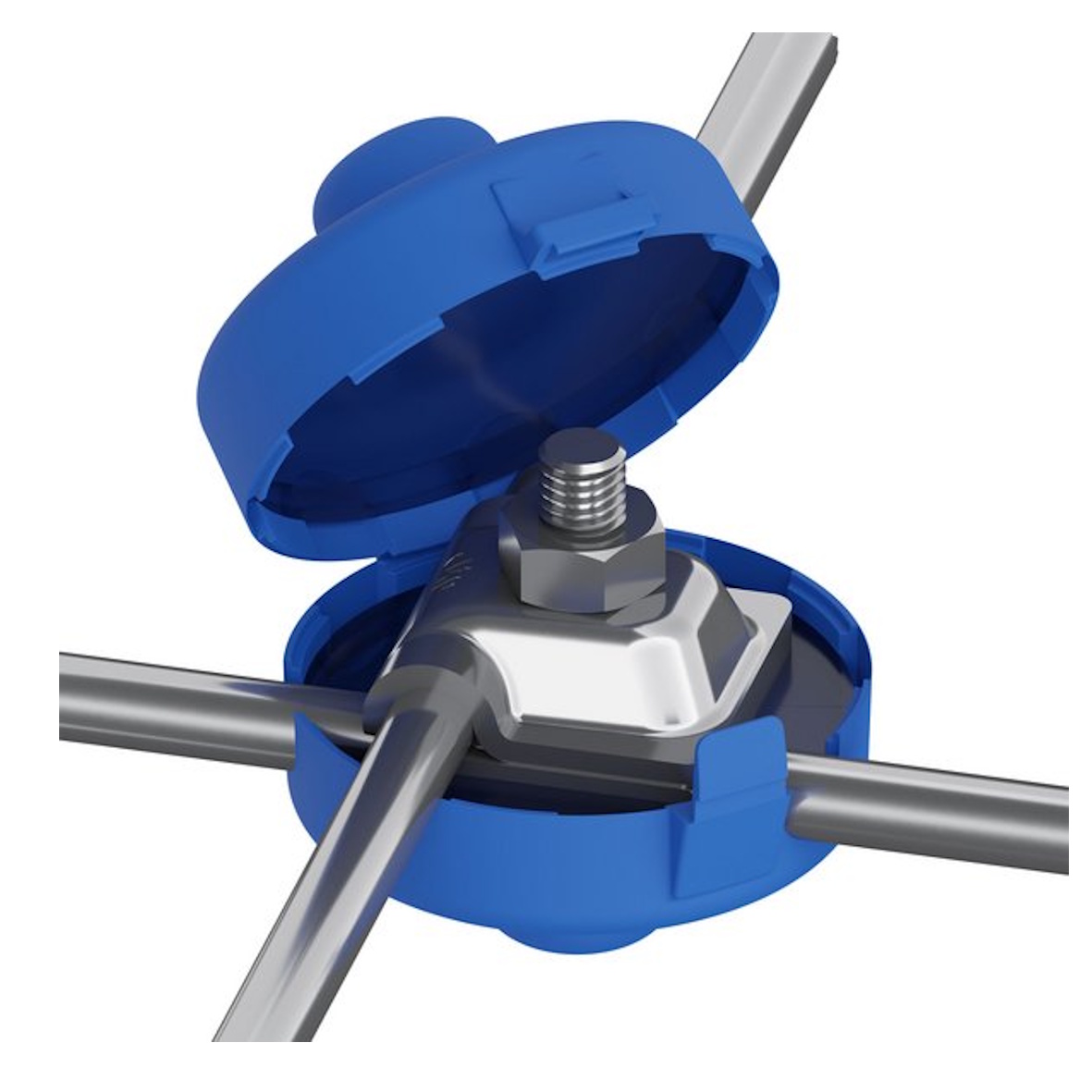

Ringledarjordning förläggs som en sluten ring runt byggnadens fundament (10 mm rostfri tråd rekommenderas). Avståndet från fundamentet bör vara ca 1m och djupet minst 0,5 m.. En förbindningsledare dras in i byggnaden och kopplas till huvudjordningsskenan. För att få ner resistansen används jordspett eller jordplåtar. Enligt SS-EN62305 anges ett rekommenderat värde på <10 Ω. Skarvar under mark förses med korrosionsskyddstape.

Att tänka på vid materialkombinationer

Material väljs med hänsyn till elektriska och mekaniska påkänningar som uppträder vid blixtnedslag. Ovan jord kan koppar, aluminium, varmförzinkat eller rostfritt stål användas.
I jord används koppar eller rostfritt stål V4A.
Observera så att farlig korrosion inte uppstår vid kombination av olika metaller.

Åskskydd för solcellsanläggningar

Åskskydd av solcellsanläggningar har vi på Elrond lång erfarenhet av.

Samtliga anläggningar bör förses med överspänningsskydd. Det är ofta dessutom ett krav både på AC- och DC sidan.
När det gäller åskledarsystem är vår erfarenhet att ett isolerat system ger bäst skydd. Vi baserar det på uppfångare på taket där dess skyddsvinkel ”täcker” panelerna. Dessa är i sin tur förbundna med linor i form av ett rutnät på taket och vidare ner mot jord. Observera att stativen inte behöver anslutas.

Vi hjälper gärna er med rätt lösning för att skydda er anläggning. För utförande kontakta Elrond.
